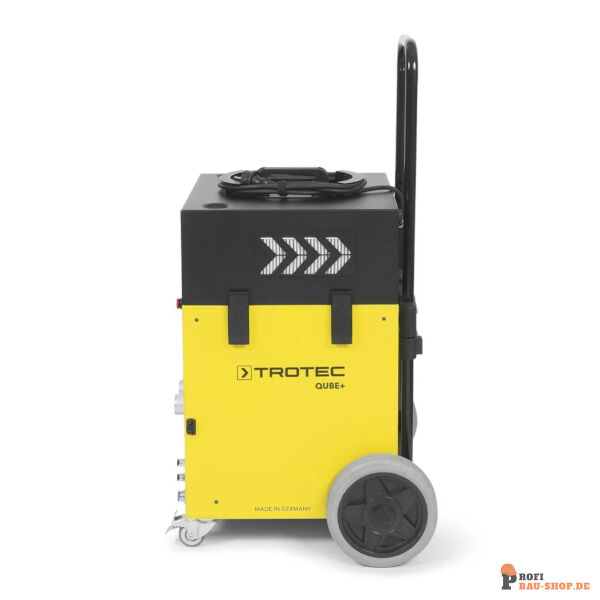

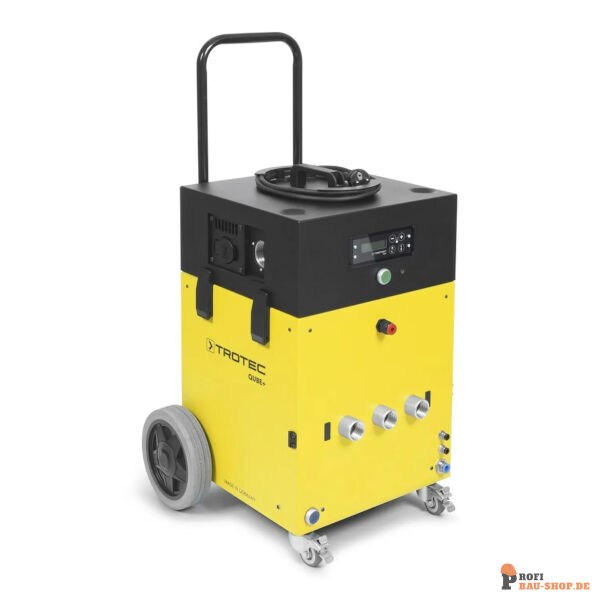

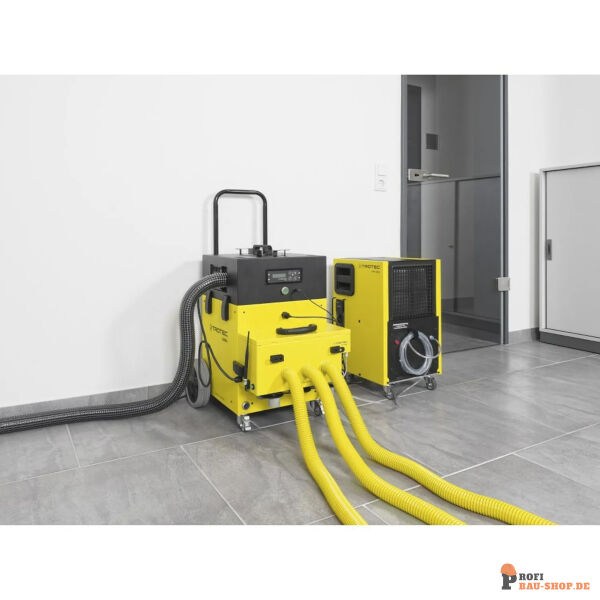

TROTEC Qube+ Dämmschichttrockner

GANZ EINFACH. PLUS MEHR. QUBE+

Mit dem Qube+ können Sie einen vergleichbaren MultiQube-Turm bei der Dämmschichtrocknung komplett durch nur ein Gerät ersetzen, das zudem 20 % mehr Flächenleistung erzeugt und dennoch 50 % leichter sowie 50 % kleiner ist.

Deshalb gestaltet sich auch der Transport vom Servicefahrzeug zur Schadensstelle 100 % schneller. Eine Mehrgeräteinstallation mit aufwändiger Verschlauchung entfällt komplett. Aufstellen, anschließen, einschalten – fertig!

Weitere Gerätetechnik wird nicht benötigt, im Qube+ ist bereits alles anschlussfertig integriert: Ein leistungsstarker VX-5-Turbinen-Dämmschichttrockner, ein Wasserabscheider, ein 4-Stufen-Filtersystem und ein leistungsfähiger Schalldämpfer – ultrakompakt vereint in einer robusten, stapelbaren Aluminiumkonstruktion, die Ihnen gegenüber Mehrgerätelösungen deutlich mehr Vorteile bringt und zugleich beträchtlich weniger Kosten.

Auch Ihre Mitarbeiter werden es Ihnen danken: 50 % weniger tragen, heben, schleppen, stapeln – 100 % weniger verschlauchen, verkabeln, verzurren – 20 % weniger aufbauen!

Vorteile für die Praxis:

• Profiqualität „made in Germany“ – Original Trotec-Fabrikation
• Ersetzt 4 Geräte in einem: Wasserabscheider, HEPA-Filter, Schalldämpfer und Seitenkanal­verdichter bis 3 kW Leistung
• Bis zu 75 % kleiner als Wettbewerbskonstruktionen
• 50 % weniger tragen, heben, stapeln
• So schnell und einfach installierbar wie kein anderes System
• Vollautomatisch immer die effektivste Trocknungsleistung dank HiDry-Automatik
• Farbige Leistungskontrollanzeige via Optiflow-NT-Multifunktionsdisplay
• Zusätzliche HEPA-Filtrierung ­kostenschonend nur bei Bedarf
• Komplettgewicht nur 27 kg

Weltweit einzigartige Integrallösung:

• VX-5-Turbine
• Wasserabscheider WA 4i
• HEPA-Filtermodul
• Schalldämpfer NR 19

Alles komplett anschlussfertig installiert – leicht, kompakt und leistungsstark – in der weltweit einzigen Integrallösung auf dem Markt! Der Qube+ definiert unseren Maßstab des energieeffizientesten Dämmmschichttrockners für die gesamten Branche als ökonomisch wie energetisch überlegene Lösung!

Diese Vorteile bietet Ihnen der Qube vom Marktstart weg:

• Bis zu 20 % mehr Flächenleistung als ein vergleichbares MultiQube-System
• Adaptronische Leistungssteuerung für flexible Unterdruckflächentrocknungen von 10 m² bis 85 m²
• Schnellstmögliche Trocknung durch weltweit einzigartige HiDry-Automatik für alle Leistungsstufen
• Ein Qube ersetzt 4 Geräte: Wasserabscheider, HEPA-Filter, Schalldämpfer und sämtliche ­Seitenkanalverdichter in den Leistungsklassen von 0,4 kW bis 3 kW
• Flexibles Filtersystem mit HEPA-Filter-Einsatz nur bei Bedarf senkt die Verbrauchskosten
• Bis zu 75 % kleiner als Konkurrenzlösungen
• 50 % weniger tragen, heben, stapeln
• 100 % schneller und einfacher installierbar ohne zeitaufwändige Zwischen­verschlauchungen
• DA-4-Schnittstelle zur Echtzeit-­Fernüberwachung von Anlagenstatus und Trocknungsfortschritt
• Optiflow-NT-Multifunktionsdisplay mit Klartext-Statusanzeige und ­Leistungskontroll-Farbbeleuchtung
• Digitalzähler für Betriebsstunden und Energieverbrauch
• Integrierter Thermoschutz zur Vorbeugung von Schäden an Trocknungsgeräten, Inventar und Bausubstanz
• Nachtbetrieb-Flüstermodus
• Verschleißfreies Touch-Bedienfeld

50 % kleiner als eine vergleichbare MultiQube-Installation und bis zu 75 % kleiner als Wettbewerbskonstruktionen

Kleine Ursache, große Wirkung: Dank seiner Ultrakompaktbauweise ermöglicht Ihnen der Einsatz des Qube+ bis zu 100 % mehr Arbeitsproduktivität und bis zu 300 % mehr Lagerproduktivität.

Mit dem Qube+ lassen sich sämtliche „Praxis-Zeitfresser“ auf einen Streich beseitigen – so profitieren Sie von extremen Produktivitätszuwächsen im Sanierer-Alltag:

Weniger Geräte disponieren und je Schaden „bewegen“, weniger Lagerbedarf, mehr Ausrüstung pro Tour im Servicefahrzeug, schneller ein- und ausladen, schneller vom Fahrzeug zur Schadensstelle transportieren, schneller installieren, schneller abbauen, weniger Reinigungsbedarf.

Unterm Strich können Sie also Ihre Arbeits- und Lagerproduktivität durch Einsatz des Qube+ um ein Vielfaches steigern!

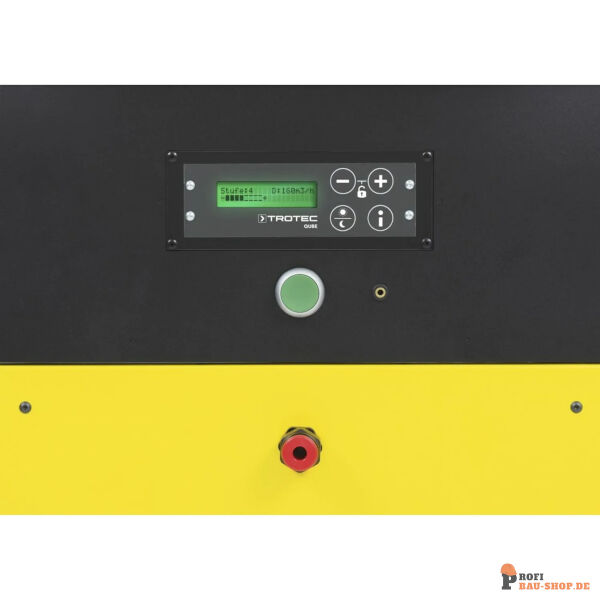

Touch-Bedienfeld

Der Qube+ bietet Ihnen bequeme Bedienung per Fingerdruck. Keine Regler, kein Verschleiß. Ein leichter Druck auf das entsprechende Symbol reicht aus, um Ihren Qube+ zu konfigurieren.

Neben den Plus-Minus-Tasten zur schnellen Leistungsstufenwahl beherbergt das Bedienfeld außerdem Funktionen für einen extra Flüstermodus sowie zur Kombi-Anzeige von Stromverbrauch und Betriebsstunden.

Optiflow-NT-Multifunktionsdisplay

Auf dem Optiflow-NT-Multifunktions­display des Qube+ sind nicht nur aktueller Betriebsstatus und Volumenstrom – auch im Dunkeln oder aus der Distanz – als Klartextanzeige gut ablesbar, zusätzlich zeigt die Farbe der Displaybeleuchtung automatisch an, wie effektiv die Trocknungsluft bei Ihrer Installation die Dämmschicht durchfließen kann.

Grün bestätigt optimalen Volumenstrom, Orange zeigt Grenzbereiche an und bei roter LED reicht der Luftdurchsatz für die Fläche nicht aus, sodass für eine schnelle Trocknung eine Aufbauoptimierung notwendig wird.

Nachtbetrieb-Flüstermodus

Im Flüstermodus arbeitet der Qube+ besonders leise und dennoch effizient. Zur Schallpegelreduzierung wird nicht einfach nur die Leistung reduziert, sondern diese mit geräuschoptimierter Gewichtung auf das Volumenstromoptimum der Leistungsstufe 2 geregelt.

Einmal aktiviert, arbeitet der Qube+ zehn Stunden lang im Flüstermodus und wechselt dann automatisch zurück in die zuvor genutzte Leistungsstufe. Extrem praktisch für Kunden, die kurzzeitig eine maximal gedämpfte Geräuschkulisse benötigen.

Sensorgestützte Thermoschutz-Funktion

Eine integrierte Sensorik überwacht die interne Lufttemperatur des Qube+ und schaltet diesen automatisch von der aktuellen auf Stufe 1 herunter, bevor destruktive Klimabedingungen oberhalb 45 °C im Geräteinneren erreicht werden, welche zu Materialstress führen und so die Lebensdauer des Qube+ verkürzen könnten.

Die Temperatur wird weiterhin überwacht und der Qube+ dann im Falle sinkender Temperaturen wieder automatisch in den regulären Betrieb zurück geschaltet. Sollte das Temperaturniveau jedoch über einen zu langen Zeitraum kritisch bleiben, wird das Gerät in Folge zu seinem Schutz komplett ausgeschaltet.

Durch diesen Schutz wird nicht nur die Lebensdauer Ihrer Dämmschichttrockner und Luftentfeuchter signifikant verlängert, er beugt bei Ihren Kunden auch thermischen Schäden an Materialien im Raum und der Bausubstanz vor.

TTKwic-Modus

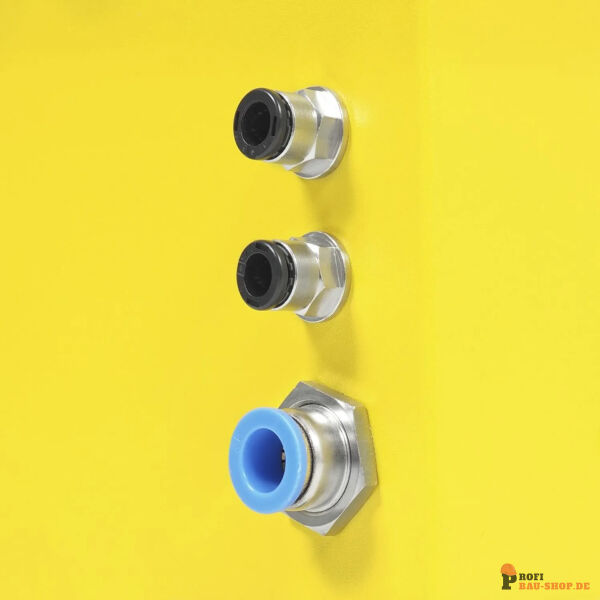

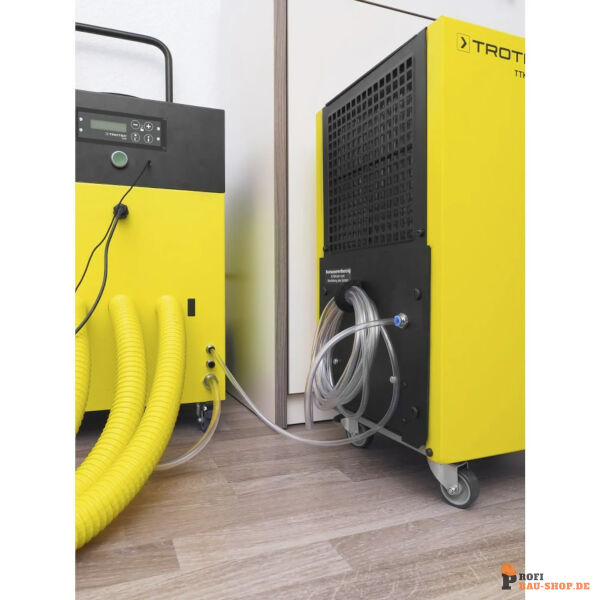

Der Qube+ verfügt über alle Wasserabscheider-Leistungsmerkmale des WA 4i, inklusive zweier TTKwic-Schnellkupplungen zum einfachen Drainageanschluss von Luftentfeuchtern.

Damit deren Kondensat über die TTKwic-Schnellkupplungen auch dann zuverlässig abgepumpt wird, wenn der Qube+ ausgeschaltet ist, können Sie das Gerät via Bedientableau in den TTKwic-Modus versetzen. Der Motor ist in diesem Modus aus, aber die Pumpe weiterhin aktiv.

Turbomotor mit adaptronisch gesteuerter Leistung

Der vierstufig regelbare Turbomotor des Qube+ erreicht bis zu 20.000 rpm und garantiert maximale Effizienz auf jeder Leistungsstufe, weil dank integrierter HiDry-Automatik permanent der aktuelle Volumen­strom in m³/h erfasst und der Qube+ selbsttätig auf den optimalen Luftdurchsatz geregelt wird.

Ein Tastendruck genügt, und der Qube+ wechselt wahlweise in eine höhere Leistungsklasse oder bei Bedarf in den Extra-Flüstermodus.

HiDry-Automatik

Vollautomatisch immer die effektivste Trocknungsleistung

Über den Bedarf hinaus generierte Motorleistung macht keine Aus­trocknung schneller, erhöht jedoch Verschleiß und Strom­verbrauch. Die entscheidende Erfolgsgröße für einen beschleunigten Trock­nungsfortschritt ist nicht die Motorleistung, sondern ein gleichbleibend hoher Luftdurchfluss in den zu trocknenden Dämmschichtzonen.

Deshalb ist der Qube+ mit der innovativen HiDry-Steuerungsautomatik ausgestattet, welche die Leistung nicht abhängig vom Widerstand, sondern volumenstromorientiert anpasst und auf diese Weise selbsttätig für jeden Trocknungsaufbau immer die effektivste Leistung in jeder Stufe garantiert.

Ähnlich einem „Tempomaten“ im Pkw regelt die sensorgestützte HiDry-Automatik die Volumenstromleistung des Qube+ fortlaufend dyna­misch auf das voreingestellte Optimum der jeweiligen Leistungsstufe.

Während zu Beginn der Trocknung bei noch relativ hohem Widerstand mehr Motorleistung zur Volumenstromhaltung notwendig ist, sinkt der Leistungsbedarf während des Trocknungsfortschritts kontinuierlich ab.

Die HiDry-Automatik sorgt über die gesamte Trocknungsdauer dafür, dass der Turbo-Motor des Qube+ nie mehr Leistung erzeugt, als zur Haltung des Volumenstromoptimums notwendig ist.

Das Resultat: Schnellstmögliche Trocknung bei minimalem Energieaufwand!

Leistungsoptimierter Energieverbrauch

Im Gegensatz zu herkömmlichen Seitenkanalverdichterturbinen stehen beim Turbomotor des Qube+ Leistung und Stromverbrauch immer linear in direkter Wechselbeziehung:

Wird die Leistung runtergeschaltet oder sinkt der Gegendruck, dann reduziert sich auch der Stromverbrauch. Außerdem erfolgt die Leistungsregelung nicht widerstandsorientiert, sondern ist auf den erforderlichen Volumenstrom ausgerichtet.

Dank dieser Technik arbeitet der Qube+ im Vergleich zu Seitenkanalverdichtern extrem energiesparend und besonders in der Trocknungsschlussphase praktisch zum stromsparenden Eco-Tarif.

Immer so viel Leistung, wie Sie brauchen:

• Leistungsstufe 1: Optimal zur ökonomischen Trocknung kleiner Flächen. Auf dieser Stufe leistet der Qube+ so viel wie ein 0,4-kW-Seiten­kanalverdichter, verbraucht aber 70 % weniger Strom!
• Leistungsstufe 2: Entspricht der Leistung eines 0,8-kW-Seitenkanalverdichters.
• Leistungsstufe 3: Der Qube+ ist ca. 10 % stärker als ein Seitenkanalverdichter mit 1,1 bis 1,3 kW Leistung.
• Leistungsstufe 4: Entspricht 160 % der Leistung eines 1,1 kW bis 1,3 kW starken Seitenkanalverdichters und 95 % der Leistung eines 3 kW starken Seitenkanalverdichters.

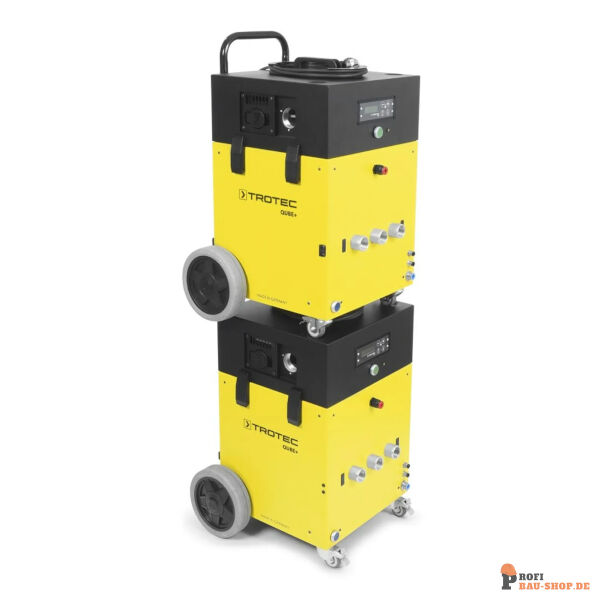

Stapelbare Konstruktion mit Teleskop-Schubbügel

Auf Knopfdruck kann der höhenverstellbare Teleskop-Schubbügel ein- und ausgefahren werden. Auf diese Weise lässt sich die Griffhöhe anwendergerecht anpassen und zur platzsparenden Lagerung einfahren.

Der Motordeckel ist zusätzlich mit einem Tragegriff und praktischem Kabelaufnehmer ausgestattet. Darüber sorgen zwei Stapelmulden für einen sicheren Stand von gestapelten Geräten beim Transport oder im Lager.

Servicefreundlich konstruiert

Der Qube+ verfügt übe eine integrierte Servicesteckdose, an der sich bequem und zeitsparend ein Kondenstrockner oder eine Trocknungs-Steuereinheit anschließen lassen.

Daneben beherbergt der Qube+ außerdem einen 50-mm-Gewindeanschluss zur Prozessluftabfuhr. Damit lässt sich die kritische Aufheizung der Raumtemperatur zum Werterhalt Ihrer Trocknungsgeräte wirkungsvoll reduzieren.

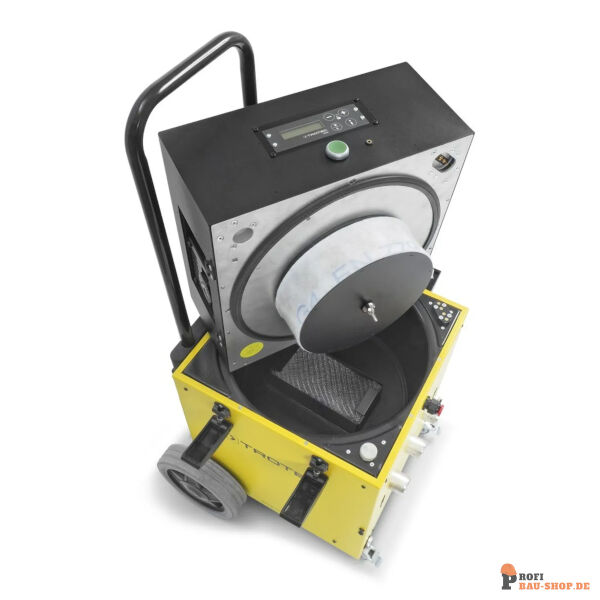

Flexibles Filtersystem

Für alle Anwendungen, die eine HEPA-Filtrierung erfordern, kann die Aufnahmehülse der G4-Filtermanschette einfach und schnell durch das HEPA-Filtermodul mit kombinierter F8-Vorfilter­manschette ersetzt werden.

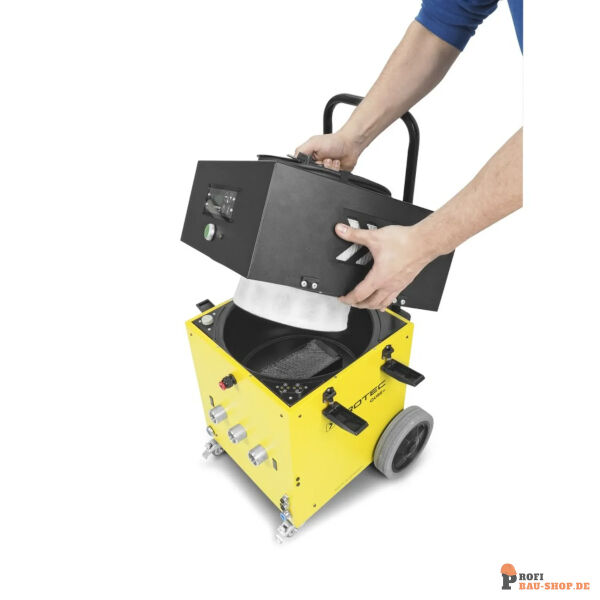

Ob Filterwechsel oder Reinigung, die wartungsfreundliche Konstruktion des Qube+ ermöglicht hier schnelles und sicheres Arbeiten. Turbomotor, Stromanschluss und wesentliche elektrische Komponenten sind komplett im Motordeckel untergebracht, der sich dank Schnellverschlusstechnik im Nu abnehmen lässt.

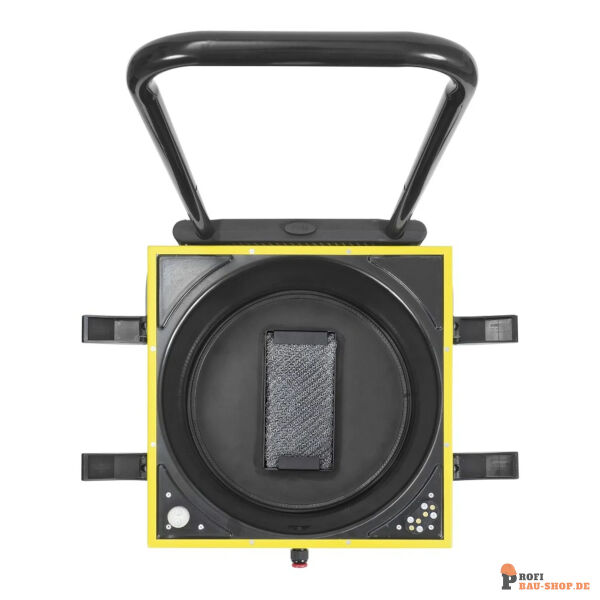

Nach der Deckelabnahme ist das Unterteil des Qube+ komplett stromfrei, weil keinerlei Kabelverbindungen vom Motordeckel aus bestehen. So können Sie ohne weitere Sicherheitsmaßnahmen direkt mit der Reinigung starten.

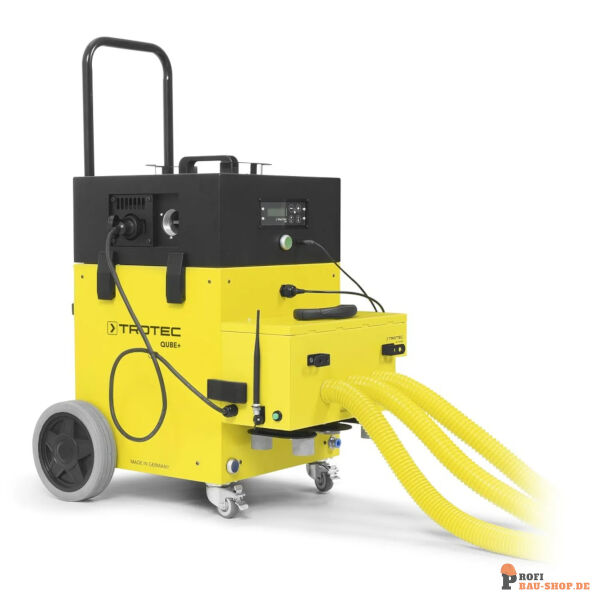

DA-4-Schnittstelle

Der Qube+ verfügt serienmäßig über eine Schnittstelle zum Datenaustausch mit unserer Trock­nungs­steuereinheit DA 4 Qube.

Die Verbindung beider Einheiten ermöglicht eine Vernetzung aller Gerätedaten inklusive Echtzeit-Fernüberwachung von Anlagenstatus und Trocknungsfortschritt.

Technische Daten:

• Max. Druck (Unterdruck): 220mbar
• Luftfördermenge (frei ausblasend): 250 m³/h
• Motorleistung (je nach Leistungsstufe): 0,2 - 1,2 kW
• Schallpegel (Abstand 3 m, je nach Leistungsstufe): 48 - 59 dB(A)
• Volumen Auffangbehälter: 10 Liter
• Anschlussspannung: 230 V / 50 Hz
• Gewicht: 27 kg

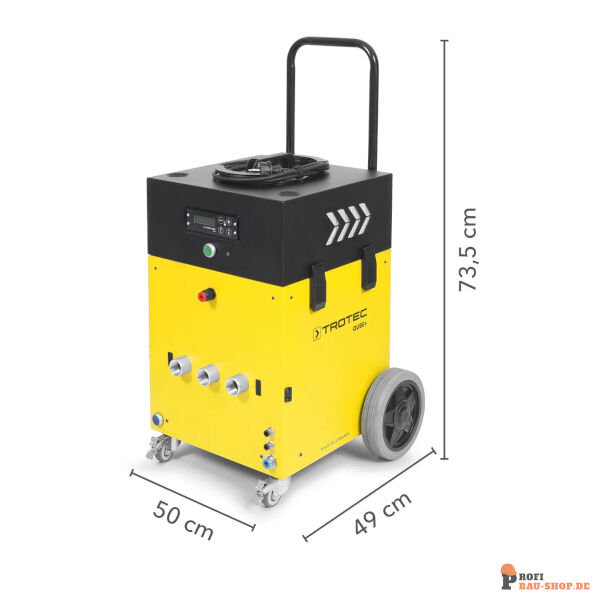

Abmessungen

• Länge: 490 mm
• Breite: 500 mm
• Höhe (ohne/mit Schubbügel): 735 / 925 mm

Flüstermodus: Definiertes Volumenstromoptimum inkl. HEPA-Filter: 90 m³/h

• Leistungsstufe 1: geeignet für Flächen bis (Unterdruck): 10 m²

Definiertes Volumenstromoptimum inkl. HEPA-Filter: 50 m³/h

• Leistungsstufe 2: geeignet für Flächen bis (Unterdruck): 25 m²

Definiertes Volumenstromoptimum inkl. HEPA-Filter: 90 m³/h

• Leistungsstufe 3: geeignet für Flächen bis (Unterdruck): 50 m²

Definiertes Volumenstromoptimum inkl. HEPA-Filter: 140 m³/h

• Leistungsstufe 4: geeignet für Flächen bis (Unterdruck): 85 m²

Definiertes Volumenstromoptimum inkl. HEPA-Filter: 160 m³/h

• Leistungsstufe Boost: Maximaler Volumenstrom inkl. HEPA-Filter: ca. 180 m³/h

Im Lieferumfang enthaltenes Zubehör und Verbrauchsmaterial:

• Wasserabscheider-Bodenfiltermatte, 1 Stück
• G4-Filtermanschette, 1 Stück
• F7-Z-Line-Filter zur Filterung der angesaugten Motorkühlluft, 1 Stück
• 50-mm-Schlauchanschlussstutzen zur Prozessluftabfuhr, 1 Stück
• Wasserabfuhrschlauch, Länge 5m, Ø 12mm

Unser Zubehör-Tipp: Allwetter-Schallschutzhaube

• Geräuschreduzierung um bis zu 5 dB(A) und zusätzliche Modulation hoher Frequenzen in leiser empfundene Tieftonbereiche
• Leicht abwaschbares und wasserdichtes Material
• Optimal zum Dauerbetrieb in Wohnumgebungen
• Ideal geeignet für die Außenaufstellung, zum Beispiel bei der Flachdachtrocknung
• Schnell installier- und zugreifbar durch Doppelreißverschlusssystem
• Zu- und Abluftöffnungen gewährleisten eine optimale Motorkühlung frei von Hitzestaudruck
• Auch zum Einsatz des Qube+ mit aufgesetzter Trocknungs-Steuereinheit DA 4 Qube

Technische Daten TROTEC Qube+ Dämmschichttrockner

AUSSTATTUNG, MERKMALE UND FUNKTIONEN TROTEC Qube+ Dämmschichttrockner

• Mobilität
• Trage-/Transportgriff(e)
• stapelbar
• rollbar
• Fahrwagenausführung
• Anschlüsse
• Schlauchanschlüsse Dämmschichttrocknung 3 x Ø 38 mm
• TTKwic-Luftentfeuchter-Schnellkupplungen [x] 2
• Abwasseranschluss
• 50 mm Anschluss zur Prozessluftabfuhr
• Servicesteckdose
• Anzeige und Bedienung
• Stromverbrauchszähler - ja digital
• NT-Multifunktionsdisplay
• Klartext-Statusanzeige
• Leistungskontrollanzeige
• Touch-Bedienfeld
• digitaler Betriebsstundenzähler
• Restwasserentleerung
• Steuerung und Überwachung
• DA-4-Schnittstelle
• Efidry-Feuchtesensoranschluss
• Überlaufsensor mit Autoabschaltung
• Serienausstattung

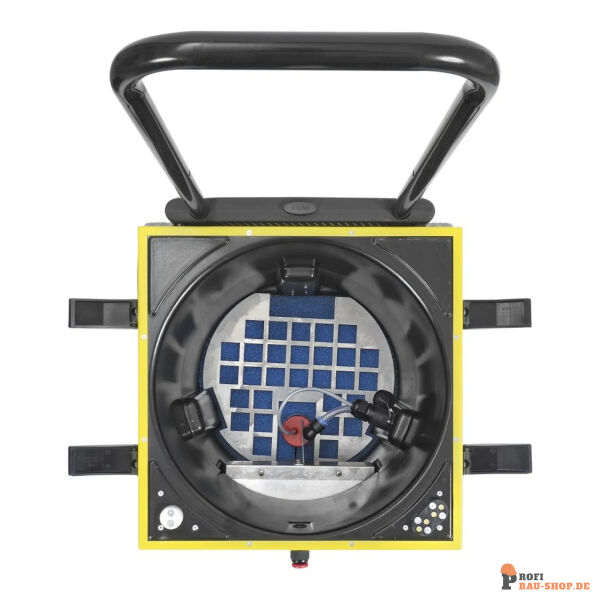

• Prallplatte zur Grobfilterung
• Edelstahl-Demister zur Wasserabscheidung und Feinfilterung
• Kabelaufnehmer mit fixierbaren Stecker
• Wartungsschnellverschlüsse
